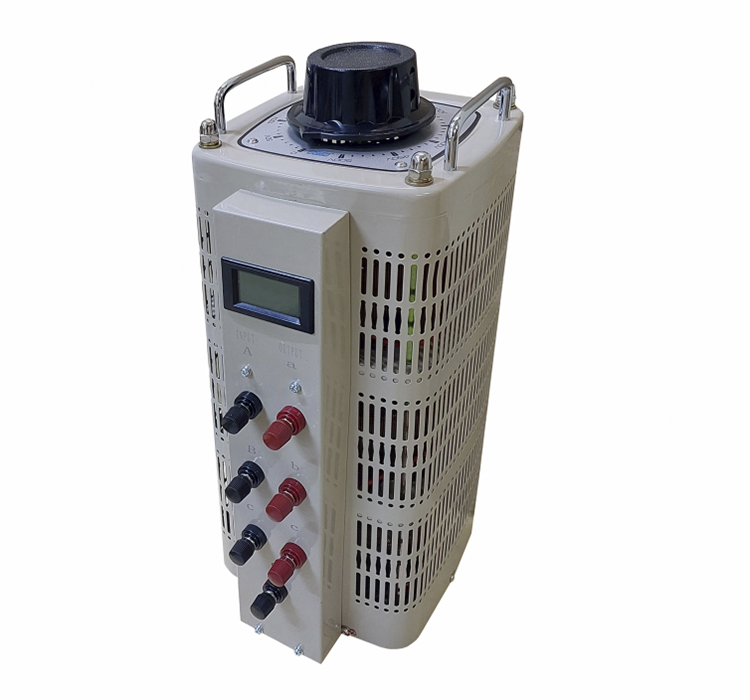

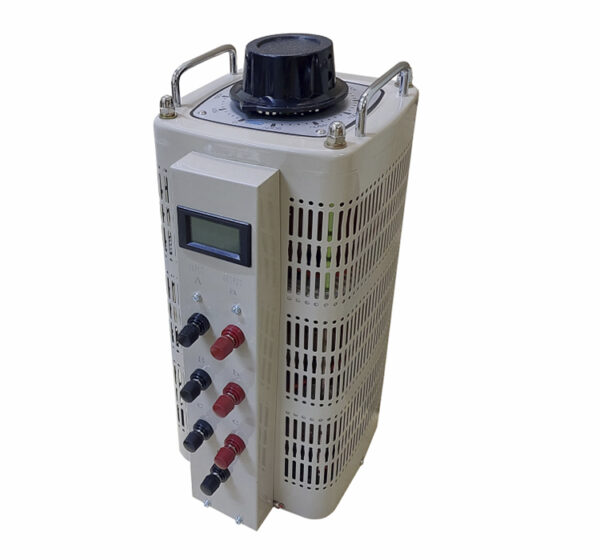

Es un equipo eléctrico dónde mediante el uso de un regulador, instalado en la parte superior, podemos variar el voltaje de salida de forma manual y verse reflejado en el voltímetro que se encuentra en la parte frontal. En Industrias, es utilizado para la alimentación de sus equipos eléctricos de voltajes no comerciales, así como el arranque de motores eléctricos con tensión reducida para limitar la corriente de arranque. En talleres y laboratorios, es utilizado para realizar pruebas eléctricas a tableros, transformadores y motores eléctricos. En la realización de pruebas de impedancia, pruebas en vacío y en corto circuito (regulando el primario), arranque de motores, entre otros usos.
CARACTERÍSTICAS TÉCNICAS:
CARACTERÍSTICAS:
Voltaje de Ingreso
220V AC
380V AC
Voltaje de Salida
0V – 300V AC
0V – 500V AC
Potencia
10 KVA
Fase
3PH – Trifásico
Frecuencia
50-60 Hz
Factor de Potencia
0.9
Tipos de cargas a soportar
Inductiva o Capacitiva
Conectores IN/OUT
Bornera
Indicador de voltaje
Voltímetro digital
Eficiencia
≥ 98%
Distorsión de onda
Nula
Distorsión Armónica
<3%
TRASFORMADOR:
Tipo
Auto-Transformador en Seco
Norma de Fabricación
IEC – 76 ITINTEC 370 – 002
CONDICIONES DE TRABAJO:
Altitud
4800 m.s.n.m
Temperatura de Trabajo
0° ~ 60 °C
Humedad Relativa
0 ~ 95 % Sin condensación
EQUIPO:
Gabinete de protección
IP24
Gabinete metálico
Fabricado en plancha LAF
Acabados
El gabinete es sometido a un proceso anticorrosivo de tipo fosfatizado. El pintado es de base epóxido anticorrosivo y el acabado será epóxido crema. El proceso de pintado es electrostático.
Nuestros productos cumplen con todas las pruebas técnicas que exigen las normas nacionales e internacionales.
– ITINTEC 370.002: Diseño de fabricación y pruebas
– IEC 60076: Diseño de fabricación y pruebas
– IEC 60076-7: Diseño de fabricación y prueba
– ANSI C571210: Diseño de fabricación y pruebas
